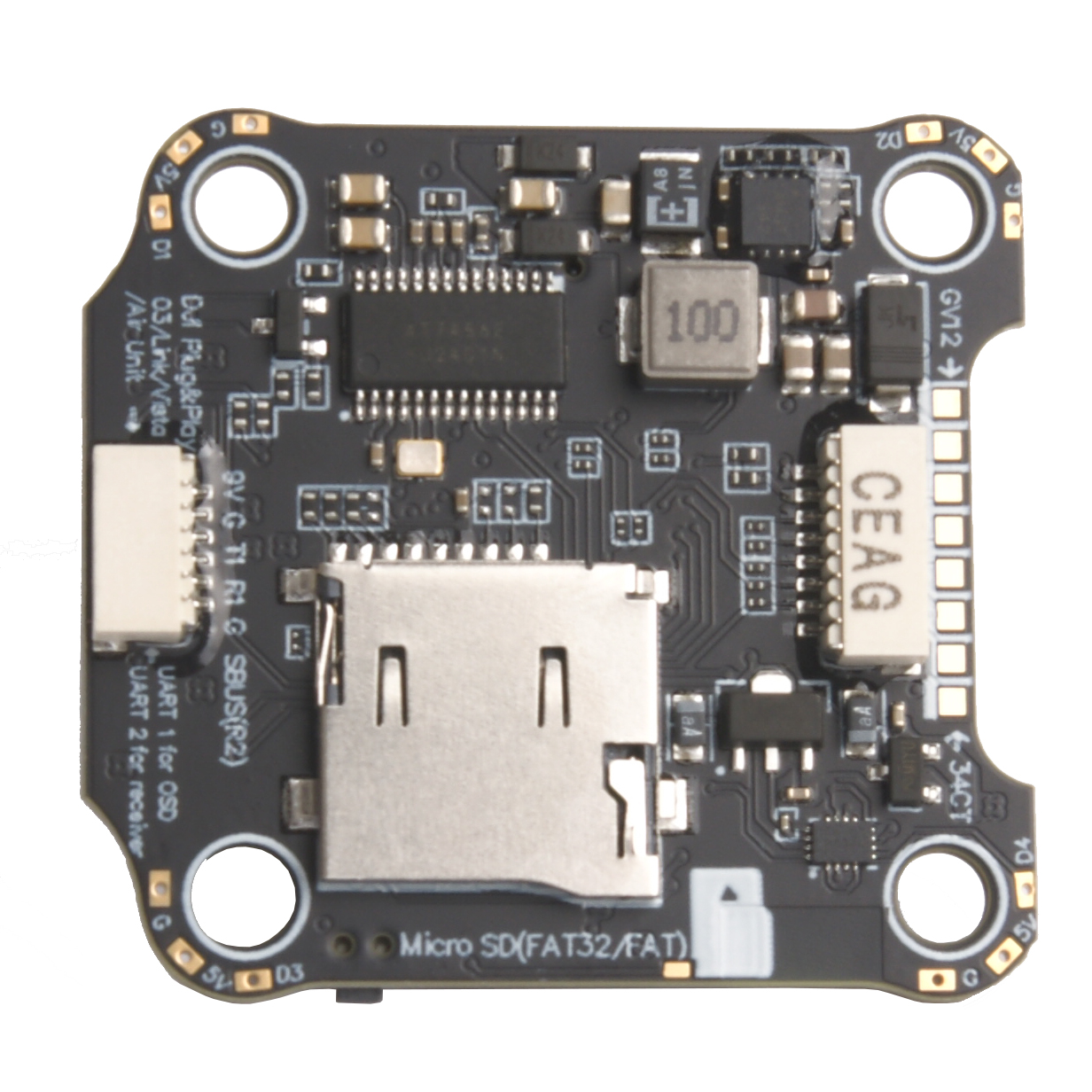

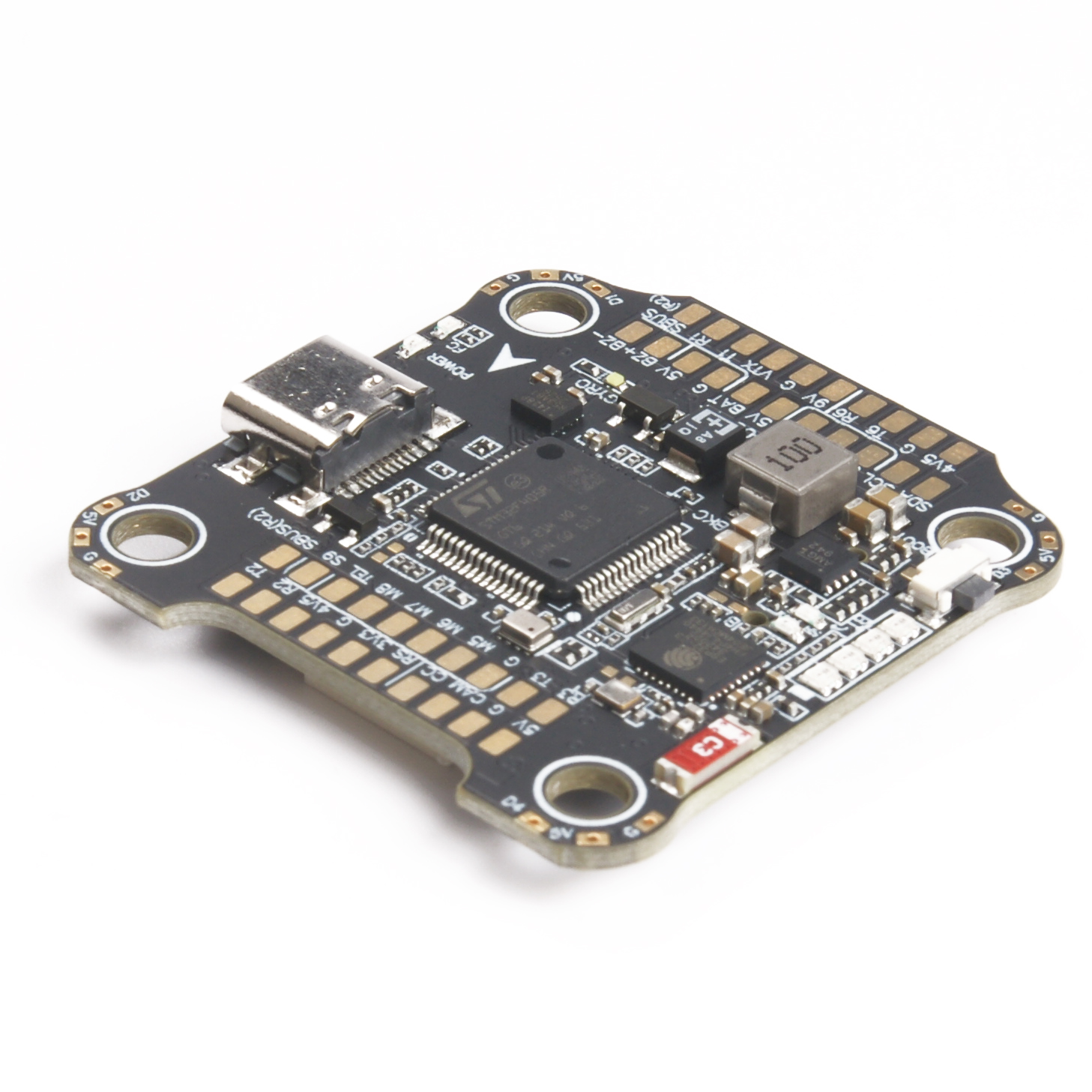

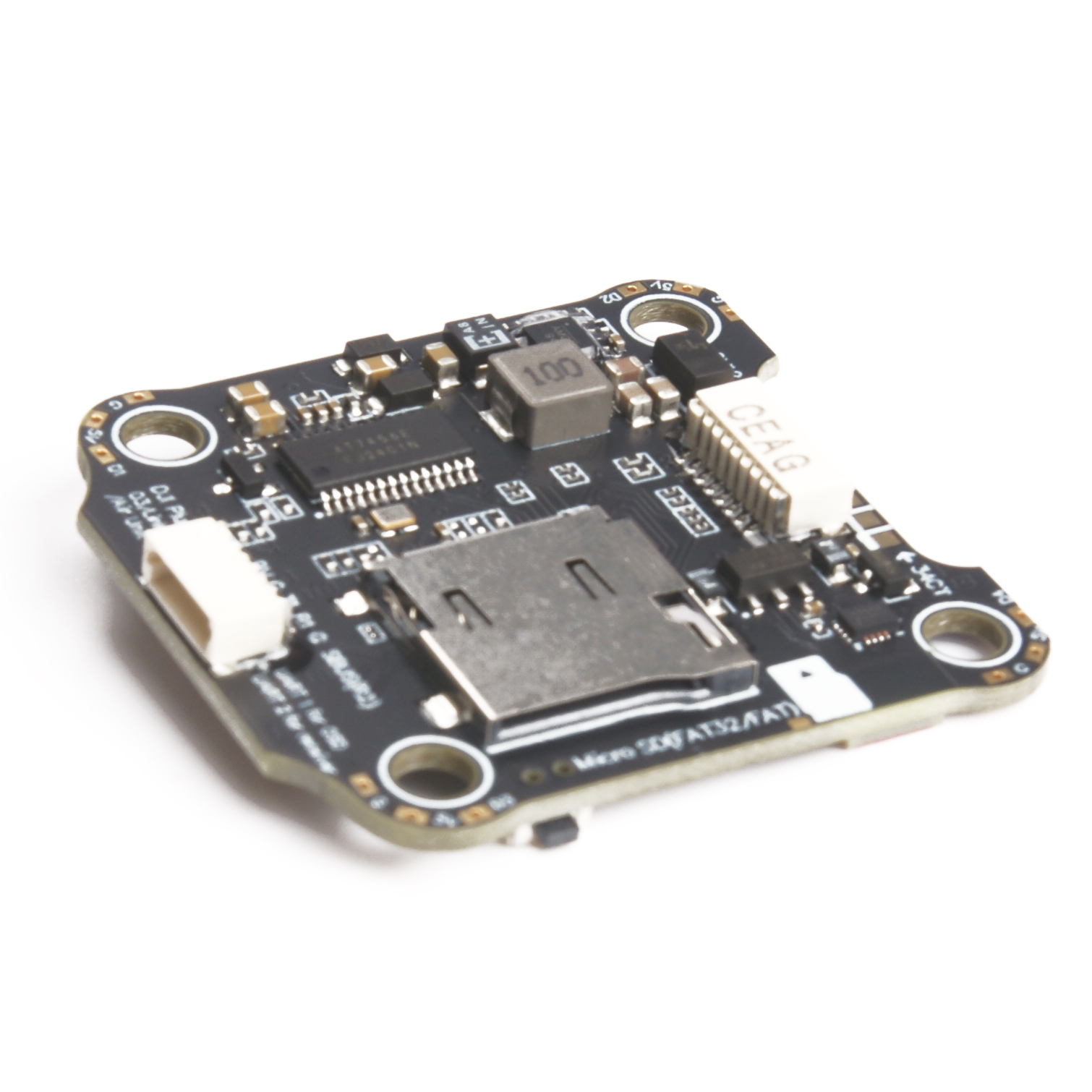

Controllore di volo SCT F405 V4 FC

MCU: STM32F405

IMU (giroscopio): ICM42688P

Tipo di porta USB: tipo C

Barometro: integrato

Chip OSD: chip AT7456E

BLE Bluetooth: supportato. Utilizzato per la configurazione del controllore di volo (MSP deve essere abilitato con baud rate 115200 su UART4)

Modalità di connessione dell'unità DJI Air: supportate due modalità: connettore a 6 pin o saldatura diretta.

Spina per unità aerea DJI a 6 pin: supportata. Completamente compatibile con DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, non è necessario sostituire alcun cavo.

Ingresso sensore corrente: supportato. Per l'ESC SpeedyBee BLS 60A, impostare scala = 400 e Offset = 0.

Ingresso alimentazione: 3S - 6S Lipo (tramite G, pin/pad BAT dal connettore a 8 pin o 8 pad sul lato inferiore)

Segnale ESC:M1 - M4 sul lato inferiore e M5-M8 sul lato anteriore.

UART: 6 set (UART1, UART2, UART3, UART4 (dedicato alla connessione Bluetooth)), UART5 (dedicato alla telemetria ESC), UART6

I2C: supportato. Imbottiture SDA e SCL sul lato anteriore. Utilizzato per magnetometro, sonar, ecc.

Cicalino: pad BZ+ e BZ- utilizzati per il cicalino 5V

Ingresso RSSI: supportato. Denominato RS sul lato anteriore.

Firmware del controller di volo supportato: BetaFlight (predefinito), INAV

Nome di destinazione del firmware: SPEEDYBEEF405V4

Montaggio: 30,5 x 30,5 mm (diametro del foro 4 mm)

Dimensioni: 41,6 (L) x 39,4 (L) x 7,8 (A) mm

Peso: 10,5 g
